Двухрядные прицепные дисковые бороны БДМ-ПК Диас

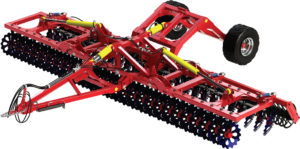

Двухрядные прицепные дисковые бороны БДМ-ПК
 Борона представляет собой прицепную, цельнорамную конструкцию. Конструкция серьги форкопа, состоящая из 2-х листовых деталей, укрепленных ребрами и втулки с фасками, позволила существенно повысить долговечность данного узла. Фаски на внутренней поверхности втулки препятствуют её износу.

 Механизм параллельного подъема и регулировки вектора тяги на форкопе выполнен в виде регулируемого стопора, состоящего из набора откидных регулировочных шайб. Регулировка происходит путем изменения количества шайб, работающих в упор. Данный стопор так же выполняет функции механизма стопорения гидроцилиндра в транспортном положении.
 Фланцевое крепление крыльев к раме бороны дисковой осуществляется с помощью  высокопрочных болтов, которые исключают «провисание» крыльев относительно рамы и обеспечивает дополнительную прочность соединению.
Конструкция шасси обладает повышенной жёсткостью за счет перехода от раздельного шасси к шасси на единой раме. Что позволило избавиться от эффекта «переваливания» при переводе орудия в транспортное положение (орудие сначала опирается на одно колесо, а потом на второе).
 СПИРАЛЬНЫЙ КАТОК:
— Опорного типа – можно регулировать глубину обработки почвы катком, а не изменением углов атаки дисков.
— Идеален для нормальной и сухой почвы (разбивает «грудки» почвы, образующиеся после прохода дисковой бороны).
— Не рекомендуется использовать при повышенной влажности — возможно забивание.
 Преимущества дисков “DROP“. За счет “перетекания” части подрезанной почвы через отверстия в диске:

  • уменьшается тяговое сопротивление на трактор, увеличивается моторесурс двигателя;
  • снижается расход топлива (до 15%);
  • улучшается измельчение почвы (при прохождении почвы в отверстиях вращающегося диска происходит дополнительное крошение и дробление);
  • исключается залипание внутренней поверхности дисков даже при работе на сильно увлажненных почвах.
    Диски изготовлены из борсодержащей стали 65Г. Размеры диска: Ø 560 мм, толщина 6 мм (с шестью отверстиями под ступицу режущего узла).
    По желанию заказчика борона может быть укомплектована диском «ромашка» (bellota, Италия)
Технические характеристики
Модель БДМ-6х2-ПК БДМ-7х2-ПК БДМ-8х2-ПК БДМ-9х2-ПК
Тип Прицепной, секционный
Агрегатирование, л.с. 180-230 220-270 250-310 300-330
Производительность, га/ч 6,48 7,54 8,66 10,26
Рабочая скорость, км/ч До 15
Транспортная скорость, км/ч Не более 25
Влажность почвы, % До 35
Габаритные размеры в рабочем положении мм:
Ширина / высота / длина 6320/ 1540/ 6230 7250/ 1540/ 6230 8290/ 1540/ 6230 8860/ 1540/ 6230
Габаритные размеры транспортные, мм:
Ширина / высота / длина 3860/ 3200/ 6100 3860/ 3740/ 6100 3860/ 4120/ 6100 3860/ 4460/ 6100
Масса орудия без катка, кг 3578 3943 4301 4470
Масса шлейф-катка, кг 1055 1159 1354 1430
Дорожный просвет в транспортном положении, мм От 350
Количество режущих узлов, шт 46 54 62 66
Диаметр диска, мм 560
Тип диска С вырезными отверстиями «DROP»
Расстояние между дисками, мм 260
Расстояние между рядами, мм 1000
Угол атаки дисков, град. От 0 до 25
Глубина обработки, см До 15
