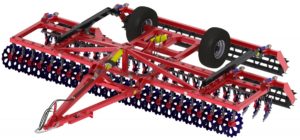

Двухрядные прицепные дисковые бороны БДМ-П Диас

Двухрядные прицепные дисковые бороны БДМ-П Диас
 Борона представляет собой прицепную, цельнорамную конструкцию. Конструкция серьги форкопа, состоящая из 2-х листовых деталей, укрепленных ребрами и втулки с фасками, позволила существенно повысить долговечность данного узла. Фаски на внутренней поверхности втулки препятствуют её износу.

 Механизм параллельного подъема и регулировки вектора тяги на форкопе выполнен в виде регулируемого стопора, состоящего из набора откидных регулировочных шайб. Регулировка происходит путем изменения количества шайб, работающих в упор. Данный стопор так же выполняет функции механизма стопорения гидроцилиндра в транспортном положении.
 Фланцевое крепление крыльев к раме бороны дисковой осуществляется с помощью   высокопрочных болтов, которые исключают «провисание» крыльев относительно рамы и обеспечивает дополнительную прочность соединению.
Конструкция шасси обладает повышенной жёсткостью за счет перехода от раздельного шасси к шасси на единой раме. Что позволило избавиться от эффекта «переваливания» при переводе орудия в транспортное положение (орудие сначала опирается на одно колесо, а потом на второе).
 СПИРАЛЬНЫЙ КАТОК:
— Опорного типа – можно регулировать глубину обработки почвы катком, а не изменением углов атаки дисков.
— Идеален для нормальной и сухой почвы (разбивает «грудки» почвы, образующиеся после прохода дисковой бороны).
— Не рекомендуется использовать при повышенной влажности — возможно забивание.
 Преимущества дисков “DROP“. За счет “перетекания” части подрезанной почвы через отверстия в диске:
  • уменьшается тяговое сопротивление на трактор, увеличивается моторесурс двигателя;

  • снижается расход топлива (до 15%);
  • улучшается измельчение почвы (при прохождении почвы в отверстиях вращающегося диска происходит дополнительное крошение и дробление);
  • исключается залипание внутренней поверхности дисков даже при работе на сильно увлажненных почвах.
  • Диски изготовлены из борсодержащей стали 65Г. Размеры диска: Ø 560 мм, толщина 6 мм (с шестью отверстиями под ступицу режущего узла).
 По желанию заказчика борона может быть укомплектована диском «ромашка» (bellota, Италия)
 Технические характеристики
Наименование БДМ-3х2-П БДМ-4х2-П БДМ-5х2-П БДМ-6х2-П
Тип Прицепной, модульный
Агрегатирование, л.с./т.к 90-120 120-160 150-190 230-250/5
Производительность, га/ч 3,92 5,35 6,89 8,24
Рабочая скорость, км/ч До 15
Транспортная скорость, км/ч Не более 25
Влажность почвы,  % До 35
Рабочая ширина,мм 2900 3960 5100 6100
Габаритные размеры рабочие/транспортные:
Ширина 3100 / 3100 4090 / 4090 5130 / 5130 6200 / 6200
Высота 1310 / 1760 1310 / 1760 1310 / 1760 1300 / 1760
Длина 5380 / 4970 5380 / 4970 5380 / 4370 5400 / 5300
Масса без катка, кг 1817 / 2063 2144 / 2442 2573 2900
Дорожный просвет в транспортном положении, мм От 350
Количество режущих узлов, шт 22 30 38 46
Количество рядов, шт 2
Диаметр диска, мм 560
Тип диска С вырезными отверстиями «DROP»
Расстояние между дисками, мм 270
Расстояние между рядами, мм 1000
Угол атаки дисков, град. От 0 до 25
Глубина обработки, см До 15
